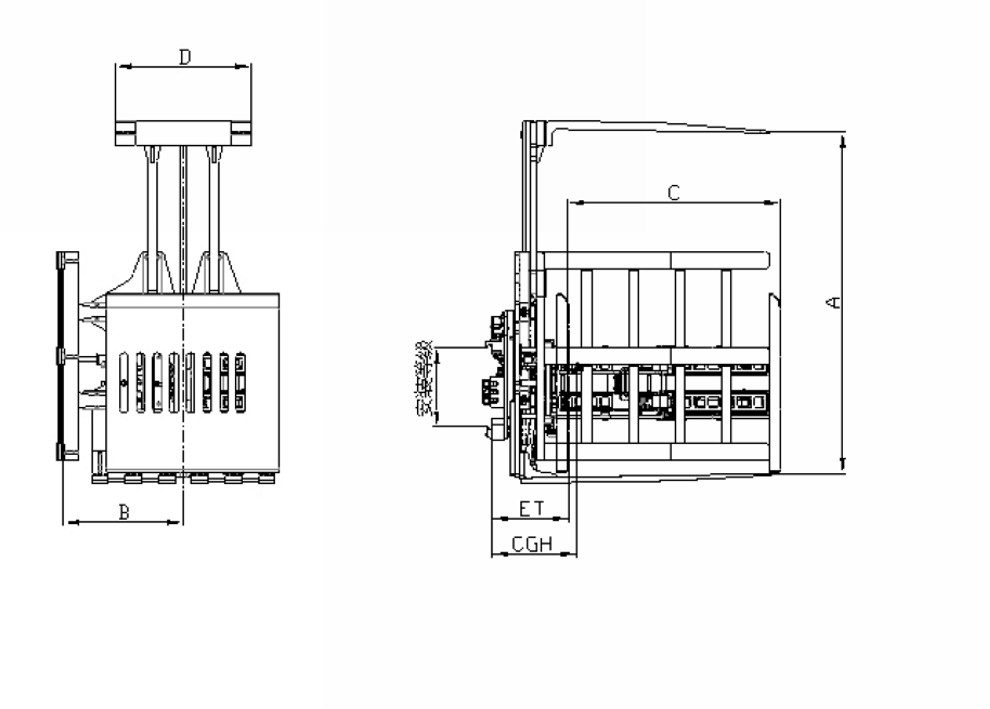

主要參數介紹
|
承載能力@
|
型號
|
夾持范圍
|
調整范圍
|
推出行程
|
自重
|
失載距
|
水平重心
|
貨叉間距
|
適配叉車
|
|
載荷中心
|
A
|
B
|
C
|
(kg)
|
ET
|
CGH
|
D
|
(t)
|
|
(kg@mm)
|
(mm)
|
(mm)
|
（mm）
|
|
(mm)
|
(mm)
|
(mm)
|
|
|
1500@600
|
XT15G-B1
|
850-1500
|
550-700
|
1270
|
1370
|
460
|
510
|
760
|
3-4.5t
|
|
1500@600
|
XT15G-B2
|
1100-2000
|
550-700
|
1270
|
1570
|
460
|
510
|
760
|
3-4.5t
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配該屬具，叉車需要增加1組附加油路。
流量及壓力要求
|
型號
|
壓力值
|
流量值（L/min）
|
|
（Bar）
|
推出動作
|
旋轉動作
|
夾緊動作
|
|
最大
|
最小
|
推薦
|
最大
|
最小
|
推薦
|
最大
|
最小
|
推薦
|
最大
|
|
XT**G
|
160
|
15
|
26
|
38
|
19
|
38
|
57
|
15
|
38
|
40
|
|
型號
|
轉速
|
扭矩
|
|
XT**G
|
5.2r/min@57L/min
|
9000N·m@160Bar
|
產品特點
屬具產品重要部件配置
液壓系統方面：油馬達、閥及其它關鍵液壓元件均采用原裝進口液壓產品；密封件均采用NOK進口產品；高壓膠管采用錐面密封的高性能膠管，質量安全可靠。
結構件方面：回轉支承采用大模數回轉支承，其承載能力更強；蝸輪和蝸桿采用漸開線的齒形，既可提高效率、降低熱損失，又可實現自鎖功能；主要零部件采用高強度板拼焊而成，結構強度安全可靠。
機械性能方面：可實現推出/收回、夾緊/張開和360°雙向旋轉功能，本產品設計有電液換向閥，附加1組油路即可滿足使用要求。
適用范圍：可安全、高效的對碼放在托盤上的袋裝貨物進行叉取、搬運，并旋轉180°將袋裝貨物推出至指定位置，回收托盤，廣泛適用于化工、食品、包裝、物流等行業。 |
