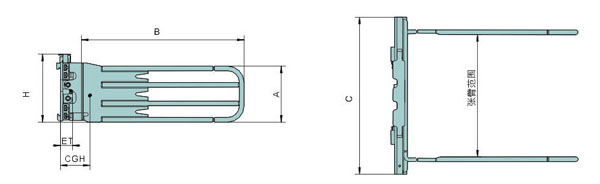

主要參數介紹
|
承載能力@
載荷中心（Kg@mm)
|
型號
|
框架寬度
C
(mm）
|
張臂范圍
（mm)
|
臂高A
（mm）
|
臂長B
(mm）
|
總高H
(mm)
|
自重
（Kg）
|
失載距ET
(mm)
|
適配叉車
（t)
|
|
500@1000
|
HX05G-B1
|
1680
|
1330-3180
|
600
|
1725
|
730
|
975
|
131
|
3-4.5t
|
|
2200@500
|
HX22G-B1
|
1680
|
800-2650
|
600
|
2525
|
730
|
990
|
131
|
3-4.5t
|
|
1000@1000
|
HX10G-B1
|
1680
|
800-2650
|
600
|
2825
|
730
|
1015
|
131
|
3-4.5t
|
|
1000@500
|
HX10G-B2
|
1100
|
895-2320
|
600
|
1505
|
738
|
740
|
131
|
3-4.5t
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加2組附加油路。
流量及壓力要求
|
型號
|
壓力值
（Bar）
|
流量值（Bar）
|
|
最大
|
側移動作
|
夾緊動作
|
|
最小
|
推薦
|
最大
|
最小
|
推薦
|
最大
|
|
HX**G
|
160
|
4
|
23
|
38
|
15
|
38
|
38
|
產品特點
屬具產品重要部件配置
1、液壓系統方面：主控制閥中載荷保持閥采用進口原裝產品；密封件均采用進口產品；高壓膠管采用錐面密封的高性能進口膠管。
2、結構件方面：導軌總成采用高性能合金鋼板組焊而成，抗彎性能較好。
3、機械性能方面：具有內置側移功能，可以同時實現夾緊/張開和側移功能，并且視野較好；附加兩組油路即可滿足使用要求。
4、適用范圍：適用于壓縮海棉及橡膠的搬運、堆垛工作。
|
