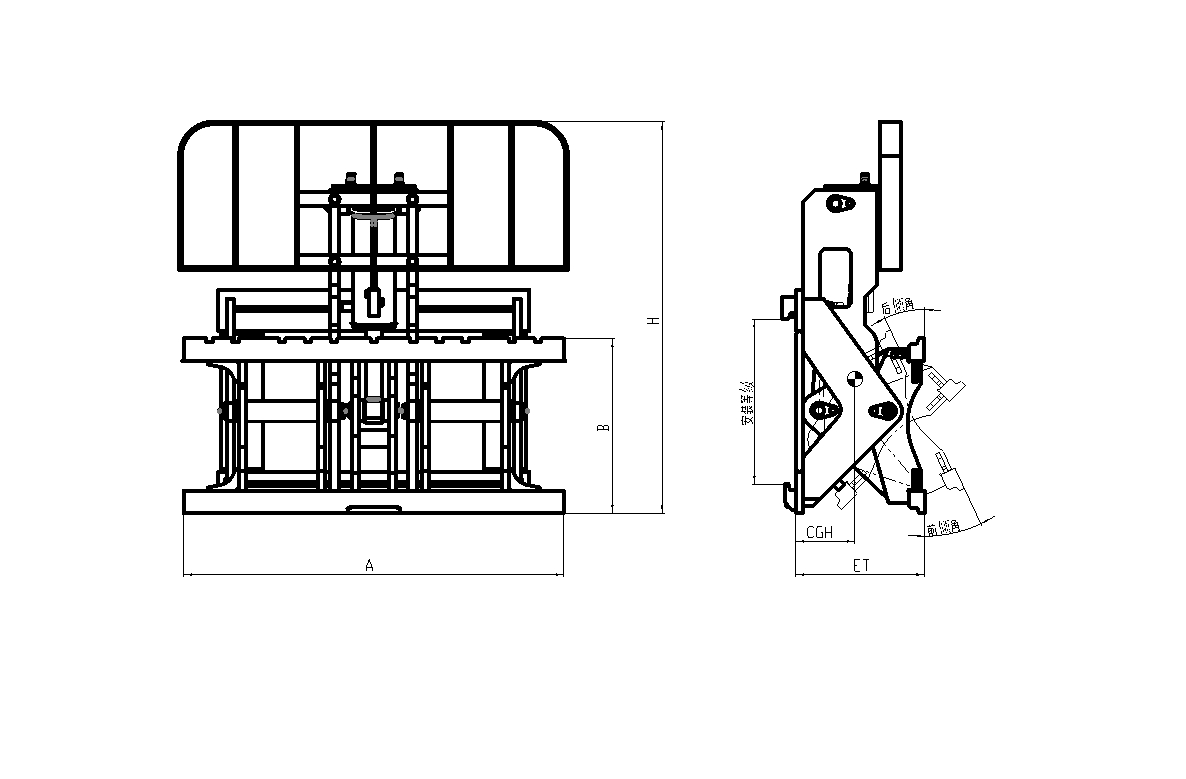

主要參數介紹
|
承載能力
|
型號
|
所配貨叉安裝等級
|
油缸數量
|
橫梁寬度
A
(mm)
|
橫梁高度
B
（mm)
|
總高
H
（mm）
|
自重 （kg)
|
失載距
ET
(mm)
|
前傾角/后傾角
|
水平重心
CGH
(mm)
|
適配叉車
|
|
2000
|
QF20F-A1
|
Ⅲ
|
單
|
1100
|
506
|
1132
|
315
|
375
|
45°/25°
|
165
|
1-2.5t
|
|
2000
|
QF20F-A2
|
Ⅱ
|
單
|
1040
|
407
|
1132
|
295
|
370
|
45°/25°
|
165
|
1-2.5t
|
|
3000
|
QF30F-B1
|
Ⅲ
|
單
|
1100
|
506
|
1132
|
305
|
375
|
45°/25°
|
165
|
3-4.5t
|
|
3000
|
QF30F-B2
|
Ⅲ
|
單
|
1100
|
506
|
1125
|
380
|
375
|
45°/25°
|
170
|
3-4.5t
|
|
3000
|
QF30F-B3
|
Ⅲ
|
單
|
1300
|
506
|
1132
|
325
|
375
|
45°/25°
|
183
|
3-4.5t
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加1組附加油路，油缸均帶自鎖功能。
3、可根據用戶需求配套各種型號傾翻（鏟）斗。
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
最小
|
推薦
|
最大
|
|
QF**F
|
35
|
160
|
19
|
38
|
57
|
產品特點
屬具產品重要部件配置
1、液壓系統方面：油缸采用進口原裝液控單向閥；密封件均采用進口產品，高壓膠管采用錐面密封的高性能進口膠管。
2、結構件方面：貨叉架采用高性能的合金鋼板焊接而成。
3、機械性能方面：可實現45°前傾、25°后傾，在油缸上增加液控單向閥，以實現長時間保壓，確保工作或膠管爆裂時的安全。
4、適用范圍：可安全高效向前傾倒容器內的散裝貨物；配置鏟斗，可鏟運各種疏松貨物，如：沙子、煤、谷物、肥料、土塊和碎磚塊等。
|
