雙缸式傾翻架
|
|
|
und:white;padding:0cm 0cm 0cm 0cm">
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
最小
|
推薦
|
最大
|
|
QF**F
|
35
|
160
|
19
|
38
|
57
|
產品特點
屬具產品重要部件配置
1、液壓系統方面：油缸采用進口原裝液控單向閥；密封件均采用進口產品，高壓膠管采用錐面密封的高性能進口膠管。
2、結構件方面：貨叉架采用高性能的合金鋼板焊接而成。
3、機械性能方面：可實現45°前傾、25°后傾，在每個油缸上增加液控單向閥，以實現長時間保壓，確保工作或膠管爆裂時的安全。
4、適用范圍：可安全高效向前傾倒容器內的散裝貨物；配置鏟斗，可鏟運各種疏松貨物，如：沙子、煤、谷物、肥料、土塊和碎磚塊等。

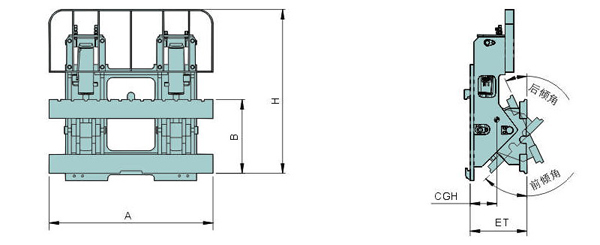

,主要參數介紹
|
承載能力
|
型號
|
所配貨叉安裝等級
|
油缸數量
|
橫梁寬度
A
(mm)
|
橫梁高度
B
（mm)
|
總高
H
（mm）
|
自重 （kg)
|
失載距
ET
(mm)
|
前傾角/后傾角
|
水平重心
CGH
(mm)
|
適配叉車
|
|
2000
|
QF20F-A3
|
Ⅱ
|
雙
|
1100
|
407
|
1065
|
251
|
360
|
45°/25°
|
165
|
1-2.5t
|
|
3200
|
QF32F-B1
|
Ⅲ
|
雙
|
1126
|
506
|
1172
|
355
|
390
|
45°/25°
|
165
|
3-4.5t
|
|
3500
|
QF35F-B1
|
Ⅲ
|
雙
|
1126
|
506
|
1172
|
360
|
392
|
45°/25°
|
165
|
3-4.5t
|
|
4500
|
QF45F-B1
|
Ⅲ
|
雙
|
1800
|
506
|
1172
|
680
|
392
|
45°/25°
|
193
|
3-4.5t
|
|
4500
|
QF45F-B2
|
Ⅲ
|
雙
|
1126
|
506
|
1172
|
510
|
392
|
45°/25°
|
132
|
3-4.5t
|
|
5000
|
QF50F-C1
|
Ⅲ
|
雙
|
1800
|
506
|
1172
|
690
|
392
|
45°/25°
|
193
|
5-7t
|
|
5000
|
QF50F-C2
|
Ⅳ
|
雙
|
1785
|
634
|
1210
|
785
|
427
|
45°/25°
|
211.5
|
5-7t
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加1組附加油路，油缸均帶自鎖功能。
3、可根據用戶需求配套各種型號傾翻（鏟）斗。
流量及壓力要求
|
