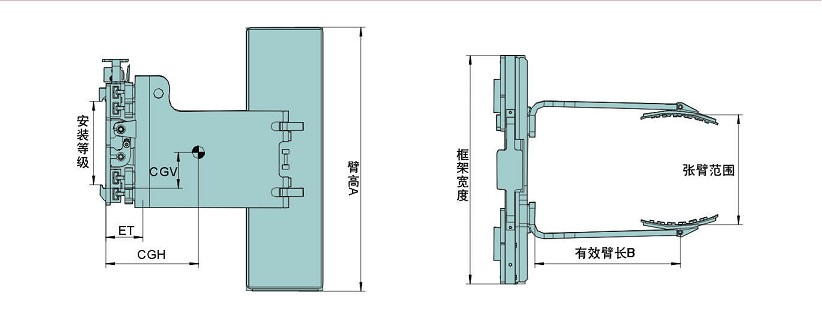

主要參數介紹
|
型號
|
承載能力@
載荷中心(Kg@mm)
|
安裝
等級
|
張臂范圍
(mm)
|
臂高A
(mm)
|
有效
臂長
|
框架寬度
(mm)
|
垂直重心
CGV
(mm)
|
水平重心
CGH
(mm)
|
失載距
ET
(mm)
|
自重
(Kg)
|
適配
叉車
|
|
LT10G-A1
|
1000@500
|
Ⅱ
|
480-1660
|
1190
|
660
|
1040
|
183
|
331
|
157
|
510
|
1-2.5t
|
|
LT16G-A1
|
1600@500
|
Ⅱ
|
300-1525
|
1350
|
650
|
1040
|
213.5
|
323.5
|
161
|
425
|
1-2.5t
|
注：
1、實際的叉車/屬具綜合承載能力請從叉車廠方獲得。
2、匹配此屬具要求叉車需增加2組附加油路。
流量及壓力要求
|
型號
|
壓力值（Bar）
|
流量值（L/min）
|
|
最小
|
最大
|
最小
|
推薦
|
最大
|
|
LT﹡﹡G
|
35
|
180
|
19
|
26
|
38
|
產品特點
屬具產品重要部件配置
液壓系統方面：主控制閥中載荷保持閥采用原裝進口產品；密封件均采用進口產品，高壓膠管采用錐面密封的高性能進口膠管。
結構件方面：采用微動式可調組合夾臂結構，左右?jiàn)A板采用高性能的合金鋼板，同時夾臂根部采用整體熱壓成型工藝，性能可靠。
機械性能方面：可以實現夾緊/張開以及側移功能，操作簡便，視野良好。
|
